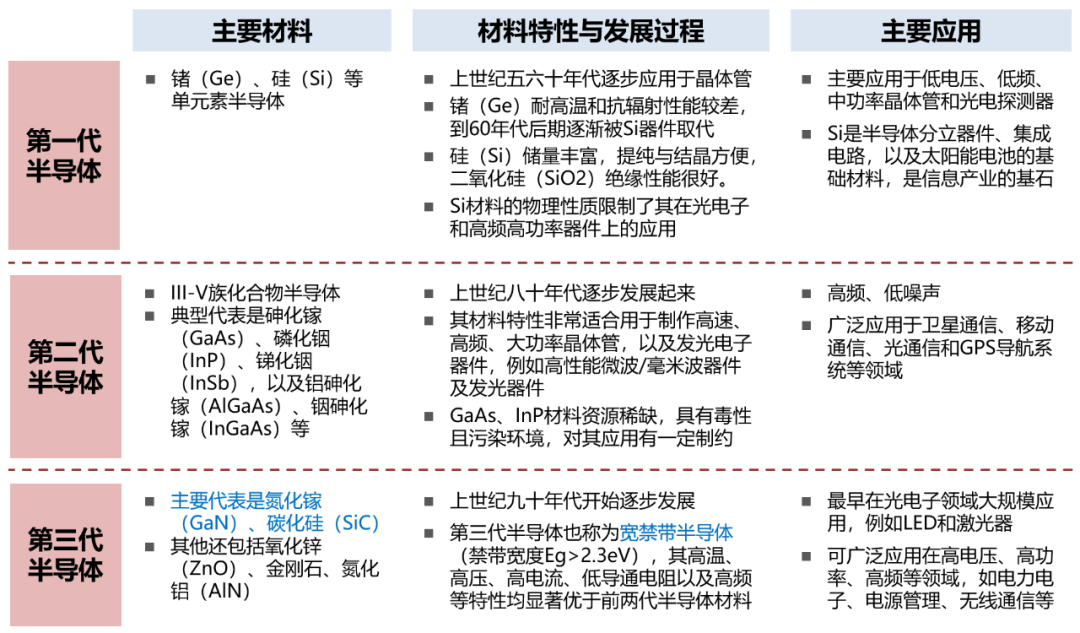

碳化硅介紹

• 耐高溫。碳化硅的禁帶寬度是硅的2-3倍，在高溫下電子不易發生躍遷，可耐受更高的工作溫度，且碳化硅的熱導率是硅的4-5倍，使得器件散熱更容易，極限工作溫度更高。耐高溫特性可以顯著提升功率密度，同時降低對散熱系統的要求，使終端更加輕量和小型化。
• 耐高壓。碳化硅的擊穿電場強度是硅的10倍，能夠耐受更高的電壓，更適用于高電壓器件。
• 耐高頻。碳化硅具有2倍于硅的飽和電子漂移速率，導致其器件在關斷過程中不存在電流拖尾現象，能有效提高器件的開關頻率，實現器件小型化。
• 低能量損耗。碳化硅相較于硅材料具有極低的導通電阻，導通損耗低；同時，碳化硅的高禁帶寬度大幅減少泄漏電流，功率損耗降低；此外，碳化硅器件在關斷過程中不存在電流拖尾現象，開關損耗低。

以高純碳粉、高純硅粉為原料合成碳化硅粉，在特殊溫場下生長不同尺寸的碳化硅晶錠，再經過多道加工工序產出碳化硅襯底。核心工藝流程包括：

• 原料合成：將高純的硅粉+碳粉按配方混合，在2000°C以上的高溫條件下于反應腔室內進行反應，合成特定晶型和顆粒度的碳化硅顆粒。再通過破碎、篩分、清洗等工序，得到滿足要求的高純碳化硅粉原料。
• 晶體生長：為碳化硅襯底制造最核心工藝環節，決定了碳化硅襯底的電學性質。目前晶體生長的主要方法有物理氣相傳輸法（PVT）、高溫化學氣相沉積法（HT-CVD）和液相外延（LPE）三種方法。其中PVT法是現階段商業化生長SiC襯底的主流方法，技術成熟度最高、工程化應用最廣。

SiC 襯底制備難度大，導致其價格居高不下

• 溫場控制困難：Si 晶棒生長只需 1500℃，而 SiC 晶棒需要在 2000℃以上高溫下進行生長，并且 SiC 同質異構體有 250 多種，但用于制作功率器件的主要是 4H-SiC 單晶結構，如果不做精確控制，將會得到其他晶體結構。此外，坩堝內的溫度梯度決定了 SiC 升華傳輸的速率、以及氣態原子在晶體界面上排列生長方式，進而影響晶體生長速度和結晶質量，因此需要形成系統性的溫場控制技術。與 Si 材料相比，SiC 生產的差別還在如高溫離子注入、高溫氧化、高溫激活等高溫工藝上，以及這些高溫工藝所需求的硬掩模工藝等。
• 晶體生長緩慢：Si 晶棒生長速度可達 30～150mm/h，生產 1-3m 的硅晶棒僅需約 1 天的時間；而 SiC 晶棒以 PVT 法為例，生長速度約為 0.2-0.4mm/h，7 天才能生長不到 3-6cm，長晶速度不到硅材料的百分之一，產能極為受限。
• 良品參數要求高、良率低：SiC 襯底的核心參數包括微管密度、位錯密度、電阻率、翹曲度、表面粗糙度等，在密閉高溫腔體內進行原子有序排列并完成晶體生長，同時控制參數指標，是復雜的系統工程。
• 材料硬度大、脆性高，切割耗時長、磨損高：SiC 莫氏硬度達 9.25 僅次于金剛石，這導致其切割、研磨、拋光的加工難度顯著增加，將一個 3cm 厚的晶錠切割 35-40 片大致需要花費 120 小時。另外，由于 SiC 脆性高，晶片加工磨損也會更多，產出比只有 60%左右。

發展趨勢：尺寸增加+價格下降

全球SiC市場6英寸量產線正走向成熟，領先公司已進軍8英寸市場。國內正在開發項目以6英寸為主。目前雖然國內大部分公司還是以4寸產線為主，但是產業逐步向6英寸擴展，隨著6英寸配套設備技術成熟后，國產SiC襯底技術也在逐步提升大尺寸產線的規模經濟將會體現，目前國內6英寸的量產時間差距縮小至7年。更大的晶圓尺寸可以帶來單片芯片數量的提升、提高產出率，以及降低邊緣芯片的比例，研發和良率損失部分成本也將保持在7%左右，從而提升晶圓利用率。

襯底直徑及大直徑襯底占比將不斷增加，助力全產業鏈降本。預計未來30年，大尺寸襯底的比例將不斷增加，在大部分襯底提供商具備新型大尺寸量產能力，一輪尺寸更新周期迭代完成后，襯底單位面積價格會迎來相對快速的降低。

SiC襯底價格會隨著尺寸增加有所下降，同時進一步帶來銷量的穩步上升。目前襯底發展最重要的方向趨勢是擴大直徑，這會降低襯底生產成本進而降低售價，價格的下降也會加速SiC襯底在各領域內的滲透。根據CASA數據預測，SiC襯底和外延隨著產業技術逐步成熟(良率提升)和產能擴張(供給提升)，預計襯底價格將以每年8%的速度下降。

碳化硅晶體生長的過程中會不可避免地產生缺陷、引入雜質，導致襯底材料的質量和性能都不夠好。而外延層的生長可以消除襯底中的某些缺陷，使晶格排列整齊。控制碳化硅外延缺陷是制備高性能器件的關鍵，缺陷會對碳化硅功率器件的性能和可靠性有嚴重影響。TSD和TED基本不影響最終的碳化硅器件的性能，而BPD會引發器件性能的退化。堆垛層錯、胡蘿卜缺陷、三角形缺陷、掉落物等缺陷，一旦出現在器件上，器件就會測試失敗，導致良率降低。

碳化硅外延的制作方法包括：化學氣相淀積（CVD）、分子束外延（MBE）、液相外延法（LPE）、脈沖激光淀積和升華法（PLD）等，其中CVD法是最為普及的4H-SiC外延方法，其優勢在于可以有效控制生長過程中氣體源流量、反應室溫度及壓力，精準控制外延層的厚度、摻雜濃度以及摻雜類型，工藝可控性強。早期碳化硅是在無偏角襯底上外延生長的，受多型體混合影響，外延效果不理想。隨后發展出臺階控制外延法，在不同偏角下斜切碳化硅襯底，形成高密度外延臺階，在實現低溫生長的同時穩定晶型的控制。隨后引入TCS，突破臺階控制外延法的限制，將生長速率大幅提升至傳統方法的10倍以上。目前常用SiH₄、CH₄、C₂H₄作為反應前驅氣體，N₂和TMA作為雜質源，使用4°斜切的4H-SiC襯底在1500-1650℃下生長外延。
