全球首顆3D封裝芯片誕生！

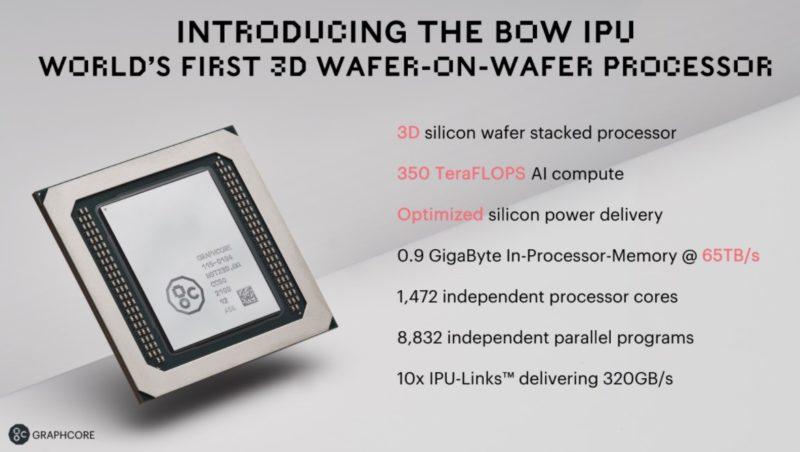

周四，總部位于英國的AI芯片公司Graphcore發布了一款I(lǐng)PU產品Bow，采用的是臺積電7納米的3D封裝技術。

據介紹，這款處理器將計算機訓練神經網絡的速度提升40%，同時能耗比提升了16%

能夠有如此大的提升，也是得益于臺積電的3D WoW硅晶圓堆疊技術，從而實現了性能和能耗比的全面提升。

正如剛剛所提到的，與Graphcore的上一代相比，Bow IPU可以訓練關鍵的神經網絡，速度約為40%，同時，效率也提升了16%。

同時，在臺積電技術加持下，Bow IPU單個封裝中的晶體管數量也達到了前所未有的新高度，擁有超過600億個晶體管。

官方介紹稱，Bow IPU的變化是這顆芯片采用3D封裝，晶體管的規模有所增加，算力和吞吐量均得到提升，Bow每秒可以執行350萬億flop的混合精度AI運算，是上代的1.4倍，吞吐量從47.5TB提高到了65TB。

Knowles將其稱為當今世界上性能最高的AI處理器，確實當之無愧。

Bow IPU的誕生證明了芯片性能的提升并不一定要提升工藝，也可以升級封裝技術，向先進封裝轉移。

Graphcore 首席技術官和聯合創始人Simon Knowles表示，「我們正在進入一個先進封裝的時代。在這個時代，多個硅芯片將被封裝在一起，以彌補在不斷放緩的摩爾定律 (Moore’s Law) 道路上取得的不斷進步所帶來的性能優勢?！?/span>

2018年4月，在美國加州圣克拉拉舉行了第二十四屆年度技術研討會。在這次會上，全球最大的半導體代工企業臺積電首次對外公布了名叫SoIC（System on Integrated Chips）的芯片3D封裝技術。

這是一種整合芯片的封裝技術，由臺積電和谷歌等公司共同測試開發。而谷歌也將成為臺積電3D封裝芯片的第一批客戶。

什么是封裝技術呢？

封裝技術的主要功能是完成電源分配、信號分配、散熱和保護等任務。而隨著芯片技術的不斷發展，推動著封裝技術也在不斷革新。

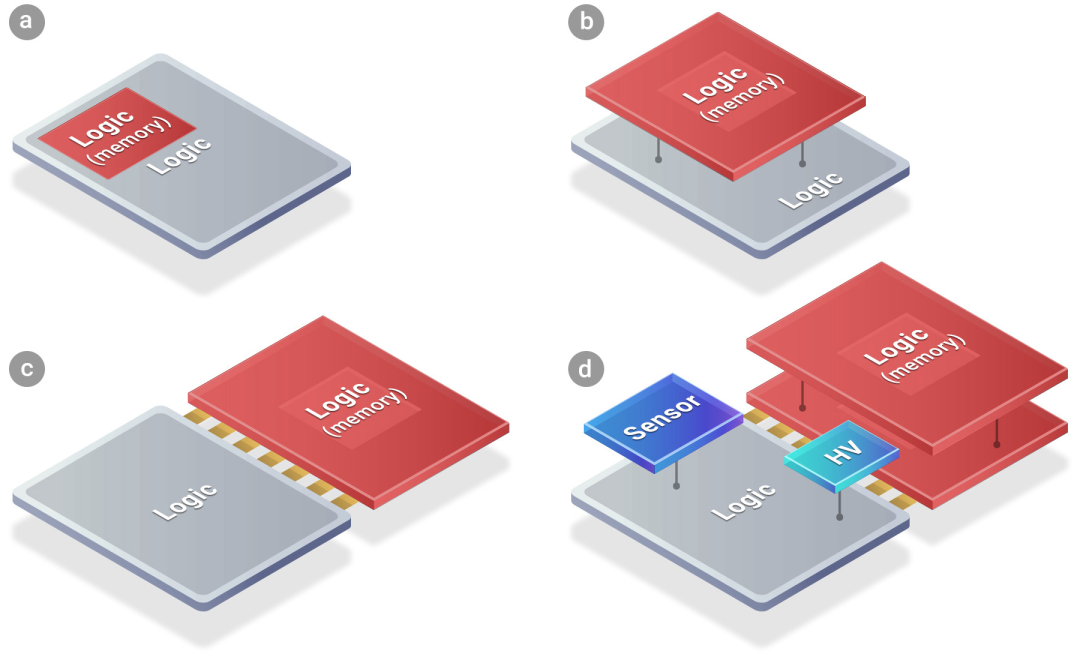

而3D封裝技術，簡單來說，就是指在不改變封裝體尺寸的前提下，在同一個封裝體內，在垂直方向上疊放兩個或者更多芯片的技術。

相較于傳統的封裝技術，3D封裝縮小了尺寸、減輕了質量，還能以更快的速度運轉。

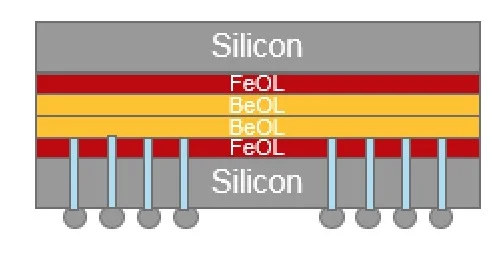

臺積電在年度技術研討會上表示，SoIC是一種創新的多芯片堆疊技術，是一種晶圓對晶圓的鍵合技術。SoIC的實現，是基于臺積電已有的晶圓基底芯片（CoWoS）封裝技術和多晶圓堆疊（WoW）封裝技術所開發的新一代封裝技術。

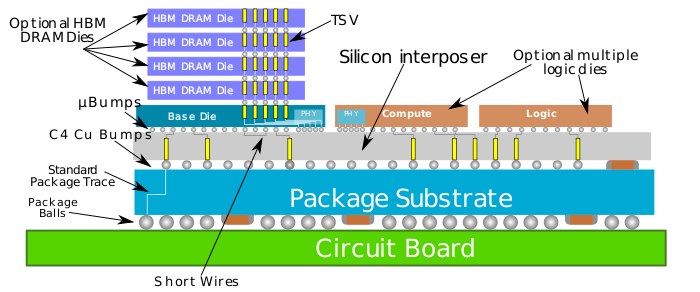

晶圓基底芯片（CoWoS），全稱叫Chip-on-Wafer-on-Substrate，是一種將芯片、基底都封裝在一起的技術。封裝在晶圓層級上進行。這項技術隸屬于2.5D封裝技術。

而多晶圓堆疊技術，或者堆疊晶圓（WoW，Wafer on Wafer），簡單來說，就是取代此前在晶圓上水平放置工作單元的技術，改為垂直放置兩個或以上的工作單元。這種做法可以使得在相同的面積下，有更多的工作單元被放到晶圓之中。

這樣做還有另一個好處：每個晶片可以以極高的速度和最小的延遲相互通信。甚至，制造商還可以用多晶圓堆疊的方式將兩個GPU放在一張卡上。

但也存在問題。晶圓被粘合在一起后，一榮俱榮、一損俱損。哪怕只有一個壞了，另一個沒壞，也只能把兩個都丟棄掉。因此，晶圓量產或成最大問題。

而為了降低成本，臺積電只在具有高成品率的生產節點使用這項技術，比如，臺積電的16nm工藝。

相較于CoWoS和WoW，SoIC更倚重CoW（Chip on Wafer）設計。對于芯片業者來說，采用CoW設計的芯片，生產上會更加成熟，良率也可以提升。

值得一提的是，SoIC能對小于等于10nm的制作過程進行晶圓級的鍵合。鍵合技術無疑會大大提高臺積電在這方面的競爭力。

Bow是IPU-POD人工智能計算系統的核心，稱為 BOW PODs。

它可以從16個BOW芯片擴展到1024個，提供高達358.4千億次的計算機運算速度，同時配合多達64個CPU處理器。

新的Bow-2000 IPU Machine是Bow Pod系統的構建塊。

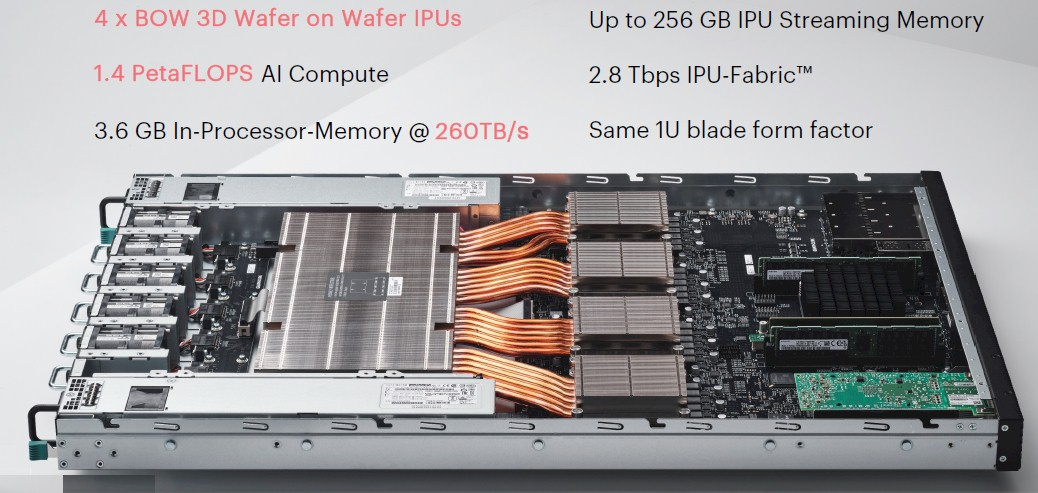

它是基于與第二代IPU-M2000 machine同樣魯棒的系統架構，但是配備了四個強大的Bow IPU處理器，可提供1.4 PetaFLOPS的人工智能計算。

這么厲害的芯片，還不趕快拿來練練手？

近年來，語言模型的參數量不斷刷新。從驚艷四座的谷歌BERT，到OpenAI的GPT-3，再到微軟英偉達推出的威震天等等。

都對訓練時所需的計算性能提出了更大要求。

根據Graphcore公布的初始數據可以看出，這些模型在最新的硬件形態上都有很大的性能提升。

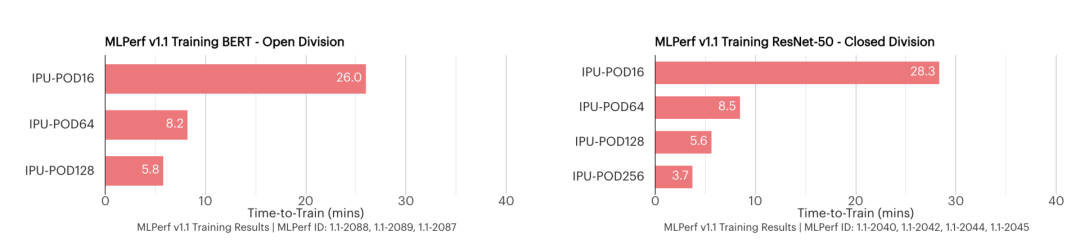

MLPerf v1.1訓練結果

另外，在圖像方面，無論是典型的CNN網絡，還是近期比較熱門的Vision Transformer網絡，以及深層次的文本到圖片的網絡。

與上一代產品相比，Bow IPU都有30%到40%的性能提升。

對于最先進的計算機視覺模型EfficientNet，Bow Pod16能夠提供可比Nvidia DGX A100系統5倍以上的性能，而價格只有它的一半，總體擁有成本優勢提升高達10倍。

Graphcore今天還宣布了一件重大的事，正在開發一款超級智能AI計算機，要在2024年推出，售價1.2億美元。

我們知道，大腦是一個極其復雜的計算設備，在一個生物神經網絡系統中擁有大約1000億個神經元和超過100萬億個參數，它提供的計算水平是任何芯片計算機都無法比擬的。

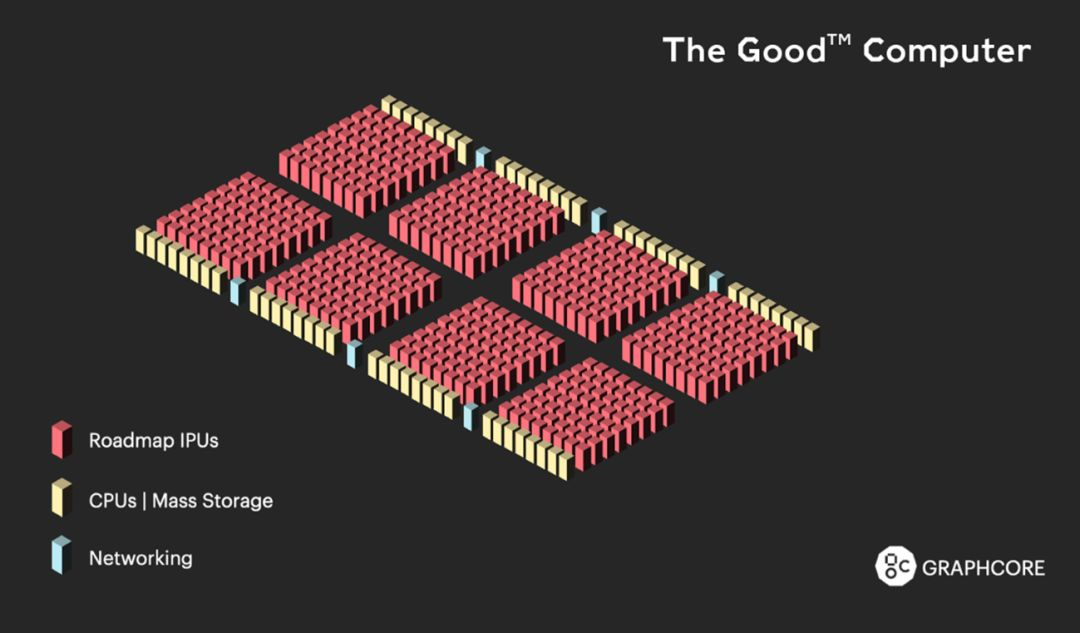

而這款超級智能AI計算機Good將超越人類大腦的參數能力。

Good計算機名字何來？是以計算機科學先驅 i.j. Jack Good 的名字命名。

Jack Good在1965年的論文《關于第一臺超級智能機器的推測》中就描述了一種超越我們大腦能力的機器。

未來，它可以進行超過10 Exa-Flops的人工智能浮點計算，最高可達4PB的存儲，帶寬超過10PB/秒。

Graphcore的首席執行官Graphcore表示，「當我們創建 Graphcore 的時候，我們腦海中一直有一個想法，那就是建造一臺超智能計算機，它將超越人腦的能力，這就是我們現在正在努力做的事情?！?/span>
